产品描述:
Pt-3G HD-SDI0802/04/08数字矩阵切换器支持8路SDI音视频信号输入，2/4/8路视频信号输出，可以将输入8路SDI数字音视频信号快速切换到任一路或多路通道输出。SDI输入/输出接口采用BNC接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。

• 支持8路3G HD-SDI数字信号输入，2/4/8路数字信号输出，采用BNC接口。
• 最大数据速率达2.97Gbps的超高带宽传输；
• 带有自动均衡技术，支持HDTV兼容；
• 支持快速切换操作；
• 采用可编程逻辑陈列电路，任意交互切换；
• 强大的存储功能，可存储和调用多个预存的切换模式；
• 具有掉电记忆功能，带有断电现场保护功能；
• 支持按键、RS-232及以太网三种控制方式，LCD显示屏显示操作信息；
• 灵敏的按键操作，同时具有按键操作指示灯；
• 支持时钟恢复功能；
• 强大的智能检测系统，可以对设备的控制接口、电源系统、操作系统进行智能自检、智能报错；
• 支持实时温度检测，当机箱内部温度达到预定温度时，风扇自动开启，起到保护的作用；
• 内置智能电源管理单元及冗余电源，系统工作更加稳定；
• 内置国际通用电源；
• 标准19英寸机架安装：1U金属机箱。

类别	Pt-3G HD-SDI0802/04/08
视频
应用标准	SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120
视频格式	270Mbps SDI、1.485 Gbps HD-SDI和2.97Gbps 3G-SDI
数据频率	19Mbps 到2.97 Gbps
幅度	0.8Vpp±10%
上升/下降时间	400-700ps
直流偏移	0V±0.5
冲过	<10%
移动	<540ps±10%
最小/最大电平	0.5V to 1.0 Vpp
最大传输范围	3G：140m，HD：200m，SD：400m 推荐使用认证过的SDI专业线缆，如：Belden 1694A
视频输入
接口	8个BNC母接口
阻抗	75 Ω
回波损耗	<-15dB，DC@1MHz to 1.5GHz
直流补偿最大	±5mV
输出阻抗	75 Ω
视频输出
接口	8个BNC母接口
阻抗	75 Ω
回波损耗	<-15dB，DC@1MHz to 1.5GHz
直流补偿最大	±5mV
输出阻抗	75 Ω
控制种类
串行控制接口	RS-232, 9-针母D型接口
波特率与协议	波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构	2 = TX, 3 = RX, 5 = GND
以太网控制接口	RJ-45母接口（可选控制接口配件）
以太网控制协议	TCP/IP
以太网控制速率	自适应10M或100M 全双工或半双工
控制程序	《SWITCHER 2.0》
规格
电源	100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度	储存、使用温度: -20℃ ~ +70°C
湿度	储存、使用湿度:10% ~ 90%
尺寸(mm)	483L x 290W x 43.6H
产品重量	约3kg

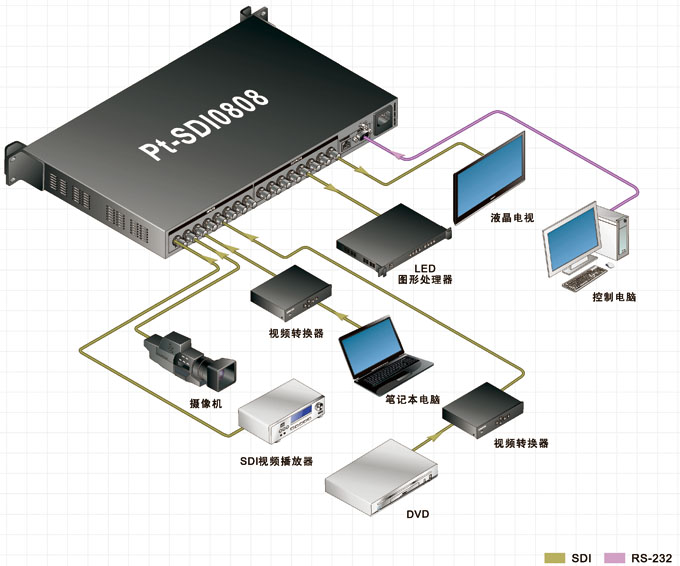

系统连接图
